Plus de détails sur l'article Commande de Dosage avec recopie DOS 11
Caracteristiques Générales :

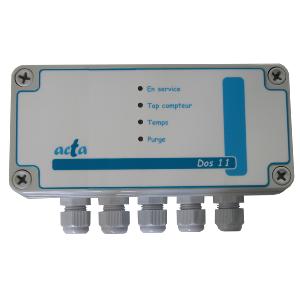

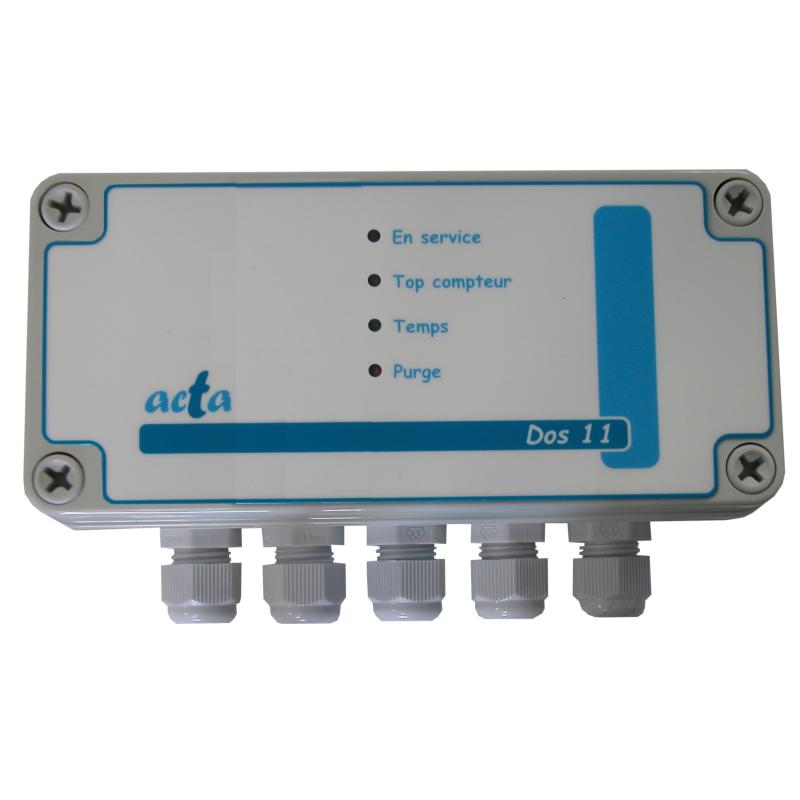

L’appareil se présente sous la forme d’un coffret ABS mural étanche. Des diodes leds en face avant permettent le contrôle visuel du fonctionnement de l’ensemble. Le coffret gère deux fonctions principales : - La commande d’une pompe ou d’une électrovanne en fonction d’un nombre d’impulsion « Reed ». - La recopie d'impulsion "reed" pour la commande de pompe doseuse. La programmation du temps ou du nombre d’impulsion s’effectue par mini switch interne. Un poussoir interne permet de simuler l'entrée compteur Reed.
Description Produit :
Boîtier : Coffret mural Abs
Encombrement : Hauteur 80 x Largeur 170 x profondeur 70
Face avant : Sérigraphie.
Programmation : Par mini switch à l'intérieur du boiter.
Étanchéité : IP55
Alimentation : 230V 50Hz. Mono "cordon non fourni".
Raccordement : Sur Borniers à vis par l'intermédiaire de 5 presse-étoupes PG9.
Entrées :
1 contact « Reed ».
Alimentation d’un servo moteur en 230V ou alimentation d’une
Électrovanne en 24Valt (externe non fourni *)
Sorties : contact de relais permettant la commande d’un servo ou d’une électrovanne.
Contact de relais sec image de l'entrée compteur Reed.
Accessoire : Un bornier d’adaptation peut être implanté à l’intérieur du boîtier pour faciliter le câblage.
* Nota : Le boîtier ACTA type BCEV permet de fournir l'alimentation 24V alt. 10Va.
